电热圈的内径:90mm
电热圈的高度:50mm
电热圈的最大功率:450mm
1、工作电压不大于额定值的1.1倍。
2、在冷态时，电热圈的绝缘电阻低于1兆欧时，可在200℃左右的烘箱里烘干即可恢复绝缘电阻。
3、经过一次加热之后，紧固螺丝需重新旋紧以免松动损坏电热圈。

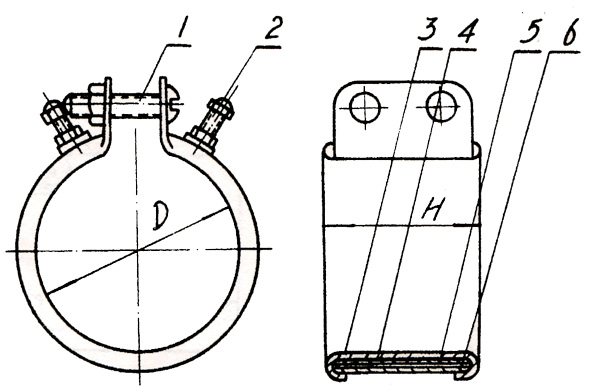

4、型号含义：见型号示意图
包壳类型：
1型、单包壳，内包壳为1mm铁皮，外包壳为0.450.6mm镀锡铁皮。
2型、单包壳，内包壳为1mm不锈钢，外包壳为0.5mm黄铜皮、1、2型尺寸功率一样。
3型、双包壳，包壳为1mm铁皮，内包壳为1mm铁皮。外包壳为0.45-0.6mm镀锡铁皮。
4型、双包壳，包壳为1mm不锈钢，内包壳为1mm不锈钢，外包壳为0.5mm铜皮，3型、4型尺寸功率一样。
序号：单包壳共43种，根据直径、高度来分序号，双包壳共28种，根据直径、高度来分序号。
例SRU-2-40-220/600为上海双联电热电器厂单包壳，外壳为不锈钢，D=160mm，H=40mm，电压220伏，功率600W。
5、电热圈的表现负荷指金属皮外表面的负荷Q圈=总功率P/外表面面积（瓦/平方厘米）
电热扁丝负荷指丝表面负荷Q丝=总功率P/丝表面积（瓦/平方厘米）
表面负荷及丝负荷与加热对象的温度、保温情况，有否温控有关。
现列表，以确定电热圈尺寸及功率之间的关系。
| 条件/情况/序号 |
有无保温 |
有无温控 |
使用温度250℃界限 |
圈表面负荷 瓦/平方厘米 |
丝表面负荷 瓦/平方厘米 |
备注 |
| 1 |
有 |
无 |
以上 |
2 |
5-6 |
一般丝表面负荷为圈表面负荷的2-3倍，
对负荷低的可取上限，反之取下限。
在上面讲的表面负荷与保温、温控、
温度的关系中尤以温控与使用温度占主要地位。 |
| 2 |
有 |
有 |
以上 |
2.5-3 |
6-7 |
| 3 |
无 |
有 |
以上 |
2.5-3.5 |
6-7 |
| 4 |
有 |
无 |
以下 |
3-3.5 |
6.5-8 |
| 5 |
无 |
无 |
以上 |
3.5-4 |
8 |
| 6 |
无 |
无 |
以下 |
3.5-4.5 |
8-9 |
| 7 |
有 |
有 |
以下 |
4.5-5 |
9-10 |
| 8 |
无 |
有 |
以下 |
5-5.5 |
10-12 |
例如：D=100mm，H=60mm，无保温，有温控，使用温度300℃。
圈表面负荷为2.5-3.5，取Q=3瓦/平方厘米。
则电热圈最大功率P=Q圈·S=3π·D·H=3*3.14*10*6=550瓦 |
